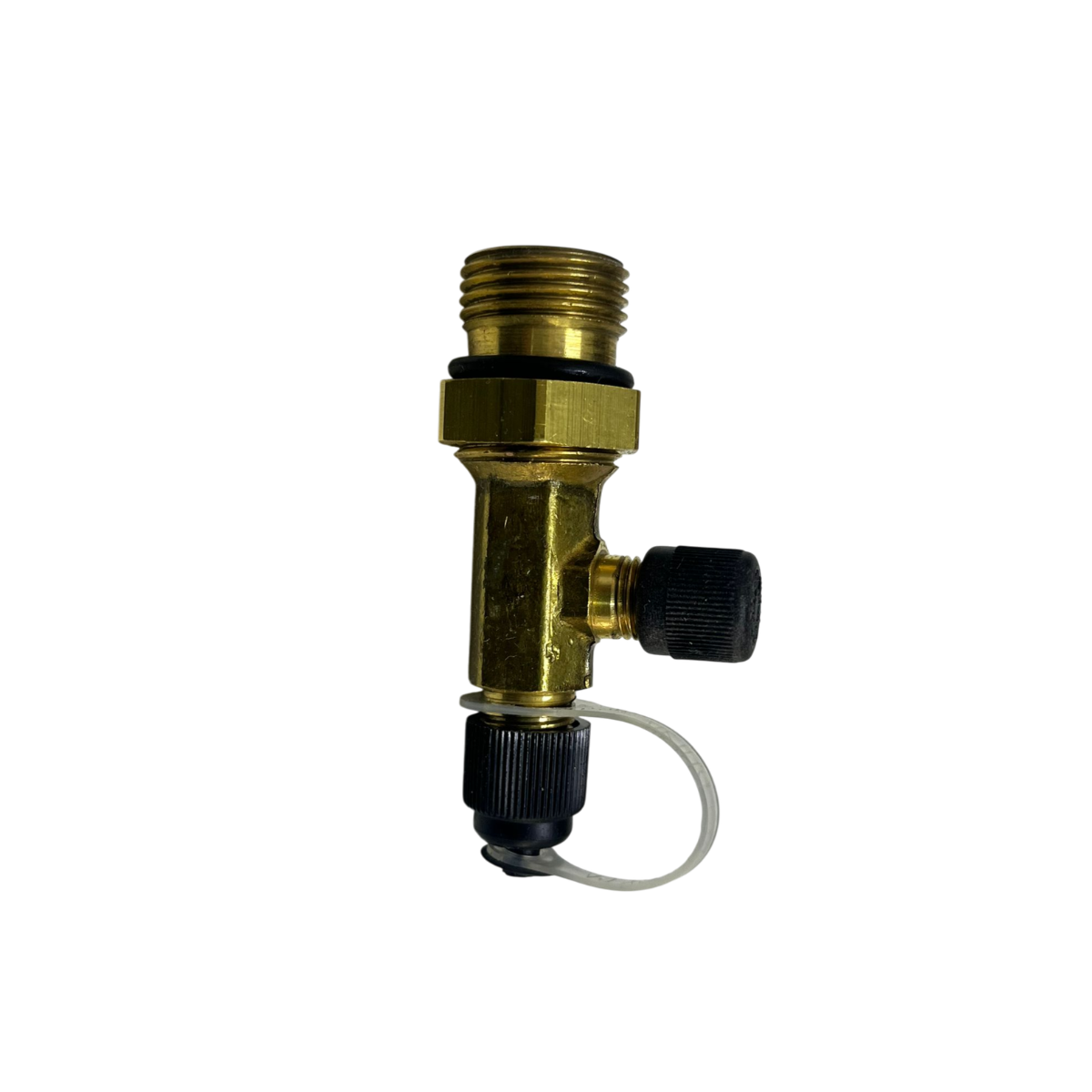

Conexão Combinada De R-12 P/ R-134a para Bomba de Vácuo Robinair 15400 e 15495, sendo compátivel com outras marcas que utilizam as mesmas conexões.
Marca: Robinair
Código: 15495
Tipo: Conjunto de conexão de entrada / Inlet Tee Assembly
Aplicação: Bomba de vácuo para refrigeração e ar-condicionado
Conexões disponíveis: 1/4" MFL (SAE) e 1/2"-16 ACME
Construção: Latão
Aplicação original Robinair: Bombas de vácuo das séries 15400 e 15600 PODENDO SER USADO EM BOMBAS DE VÁCUO DE OUTRAS MARCAS DESDE QUE POSSUAM A MESMA CONEXÃO.
A Robinair 15495 é uma conexão dupla de entrada desenvolvida para bombas de vácuo utilizadas em serviços de refrigeração e ar-condicionado.
Sua principal vantagem é disponibilizar dois padrões de conexão na entrada da bomba, facilitando a ligação de diferentes mangueiras, manifolds e equipamentos sem a necessidade de ficar substituindo a conexão principal da bomba.
O conjunto possui uma entrada 1/4" MFL/SAE e outra 1/2"-16 ACME, permitindo utilizar a conexão adequada conforme a mangueira ou equipamento empregado no serviço.
A aplicação original indicada pela Robinair é a conversão R-12 / R-134a, porém a utilização da conexão não deve ser definida apenas pelo tipo de refrigerante. O fator principal é o padrão de rosca e conexão utilizado na mangueira, manifold ou equipamento.
Como essa conexão é utilizada?
A peça é instalada diretamente na entrada de sucção da bomba de vácuo, substituindo a conexão de entrada original compatível.
Depois de instalada, funciona como um T de entrada, oferecendo duas possibilidades para conectar a mangueira utilizada durante a realização do vácuo.
Na utilização:
- Instala-se o conjunto 15495 na entrada compatível da bomba de vácuo.
- Escolhe-se a entrada correspondente à conexão da mangueira utilizada: 1/4" SAE ou 1/2"-16 ACME.
- Conecta-se a mangueira proveniente do manifold ou diretamente do sistema que receberá o procedimento de vácuo.
- A outra entrada permanece fechada/vedada quando não estiver sendo utilizada.
- Liga-se a bomba e realiza-se normalmente o procedimento de evacuação do sistema.
Importante: essa conexão não altera a capacidade da bomba e não converte o refrigerante. Ela apenas disponibiliza diferentes padrões de conexão para a linha de vácuo.
Conexão 1/4" MFL / SAE
A conexão 1/4" macho flare (MFL/SAE) é um dos padrões tradicionais utilizados em ferramentas e equipamentos de refrigeração.
Pode ser encontrada em mangueiras, manifolds e equipamentos utilizados em aplicações envolvendo refrigerantes como:
R-12, R-22, R-134a, R-404A, R-407C, R-507A, entre outros sistemas que efetivamente possuam conexão 1/4" SAE.
Isso não significa que a peça seja específica ou automaticamente compatível com todos esses refrigerantes. A compatibilidade deve ser determinada pelo tipo e medida da conexão da mangueira/equipamento.
Conexão 1/2"-16 ACME
A segunda entrada possui padrão 1/2"-16 ACME, utilizado originalmente neste produto para aplicações relacionadas ao R-134a.
Esse padrão permite conectar mangueiras ou adaptadores que possuam a conexão ACME correspondente.
Atenção: não basta uma conexão ser denominada "1/2 ACME" para que seja compatível. Existem diferenças de passo e sentido da rosca (direita ou esquerda) em aplicações modernas.
Por isso, refrigerantes e equipamentos que utilizam conexões específicas, incluindo aplicações com R-1234yf e R-32, não devem ser considerados diretamente compatíveis com esta entrada apenas por apresentarem uma conexão nominal de 1/2". Deve-se conferir o padrão exato da rosca ou utilizar o adaptador apropriado.
E R-410A e R-32?
Equipamentos de ar-condicionado que utilizam R-410A normalmente possuem porta de serviço 5/16" SAE, e o R-32 também é encontrado em equipamentos com conexões específicas.
Nesses casos, isso não impede necessariamente a utilização da bomba de vácuo.
O profissional pode utilizar uma mangueira ou adaptador apropriado, por exemplo:
5/16" SAE no lado do equipamento → 1/4" SAE no lado da bomba.
Assim, a conexão 1/4" desta peça pode continuar sendo utilizada no lado da bomba, enquanto a outra extremidade da mangueira/adaptador atende à conexão existente no equipamento.
Principais vantagens
- Duas opções de conexão em uma única entrada;
- 1/4" MFL/SAE + 1/2"-16 ACME;
- Facilita a conexão de diferentes mangueiras de vácuo;
- Construção robusta em latão;
- Aplicação profissional em refrigeração e ar-condicionado;
- Pode reduzir a necessidade de trocar conexões na entrada da bomba;
- Peça Robinair código 15495;
- Aplicação original nas bombas Robinair séries 15400 e 15600.
Compatibilidade com outras bombas de vácuo
Embora o produto seja fabricado pela Robinair e tenha aplicação original especificada para determinadas bombas da marca, sua utilização deve ser verificada principalmente pelas medidas e padrão da conexão de montagem na própria bomba.
PORTANTO, PARA BOMBAS DE OUTRAS MARCAS, RECOMENDAMOS COMPARAR A CONEXÃO ORIGINAL DA BOMBA COM A CONEXÃO DE FIXAÇÃO DO CONJUNTO ANTES DA COMPRA.
Não recomendamos comprar apenas pela marca ou pelo refrigerante utilizado.
Conteúdo da embalagem
01 Conjunto de conexão dupla de entrada para bomba de vácuo Robinair 15495.
Observação importante
O produto é uma conexão/adaptador para bomba de vácuo. Não acompanha bomba de vácuo, manifold ou mangueiras.
A compatibilidade com determinado equipamento ou refrigerante depende das conexões existentes no sistema e nas mangueiras utilizadas.
