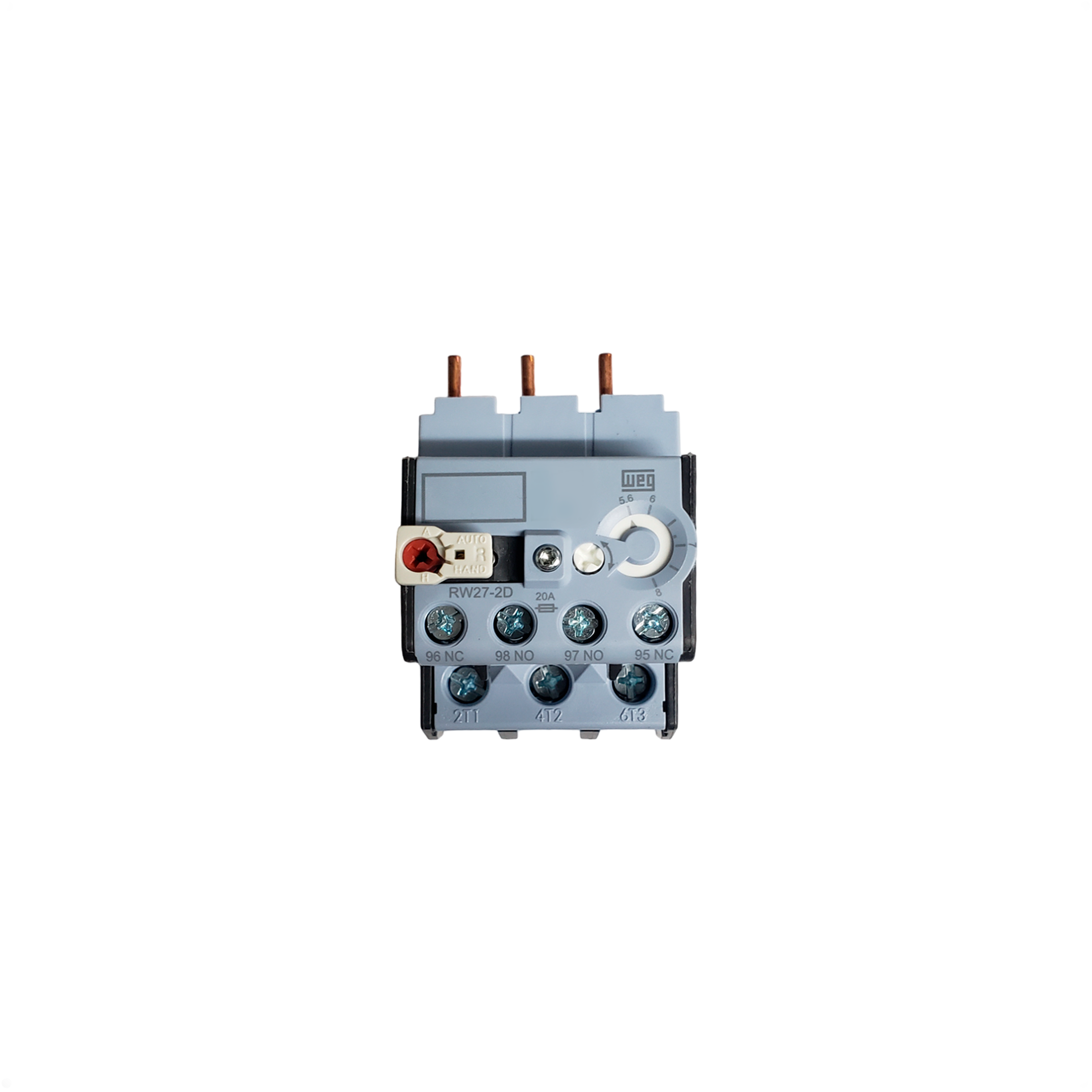

Marca: Weg
Modelo: RW27-2D3-U008
Os relés de sobrecarga RW protegem cargas contra o aquecimento indevido causado por sobrecargas ou falta de fase. Quando temos uma sobrecarga ou uma falta de fase no circuito, ocorre um aumento na corrente do motor. Esta elevação de corrente causa o acionamento do mecanismo de disparo que atuará sobre os contatos auxiliares 95-96 (NF) e 97-98 (NA). Os contatos auxiliares desligam a carga por meio de um contator. O tempo para o desligamento está relacionado com a corrente de sobrecarga e a corrente ajustada no relé, que se encontra devidamente representada na curva de disparo do relé. Após o desarme, deve-se aguardar o restabelecimento do sistema para que se faça o rearme, que pode ser feito de forma manual ou automática.
Especificações técnicas
Referência RW27
Número de polos 3 polos
Tipo de montagem Direta
Modelo contator CWB9-38
Configuração de montagem 2D
Tensão nominal de isolação Ui - IEC/EN 60947-4-1, VDE 0660 690 V
Tensão nominal de isolação Ui - UL, CSA 600 V
Tensão nominal de impulso Uimp (IEC/EN 60947-1) 6 kV
Frequência 25...400Hz
Uso em corrente contínua Sim
Frequência máxima de ciclos de manobra 15 ops./h
Grau de proteção - terminais principais IP10
Grau de proteção - contatos auxiliares IP20
Faixa de corrente 5,6-8 A
Fusível máximo (Coordenação do Tipo 2) 20gL/gG
Proteção contra curto-circuito com fusível (gL/gG) 6gL/gG
Altura 72 mm
Largura 45 mm
Profundidade 82 mm
Peso bruto 0,165 kg
